系統概述
采用4G無線傳輸方式，在城市環境、郊區環境等不同位置、不同角度對重要場景和主要部位進行高質量圖像拍攝，并將所拍攝的圖像、聲音信號通過目前最新的4G技術的無線傳輸系統傳輸到現場指揮車或監控、指揮中心。具有實時圖傳功能、實時定位上報功能、入網報到功能、一鍵緊急呼救功能和實時語音對講功能等。通過和后臺監控平臺的配合，不僅能夠完成事后取證和歷史回溯，而且能夠實現事前防范和事中監控，為監控指揮中心處理各類突發事件提供實戰支持。在實戰應用中機動靈活、快速反應，實現通信保障、指揮調度，圖像采集傳輸功能，把現場情況通過無線圖像傳輸系統高質量回傳指揮中心，實現現場與異地指揮中心之間的遠程圖像共享，使指揮中心的指揮決策人員如臨其境，及時獲得現場信息，提高決策的準確性和及時性。
系統組成
4G可視化移動通信指揮系統由信息采集終端、承載網絡、數據采集工作站、視音頻數據管理平臺以及電子云平臺五部分組成。
信息采集終端通過集成在機身的音視頻采集設備，將現場情況通過4G無線網絡實時同步傳回后端采集工作站，工作人員通過配套的采集工作站來完成諸如：數據下載、數據清空、執法儀充電、數據管理等繁瑣工作。最后由電子云平臺將所有采集站、終端設備都管理起來。統一管理，集中存儲，統一端口。為領導層考核人員提供最優質的第一手資料。

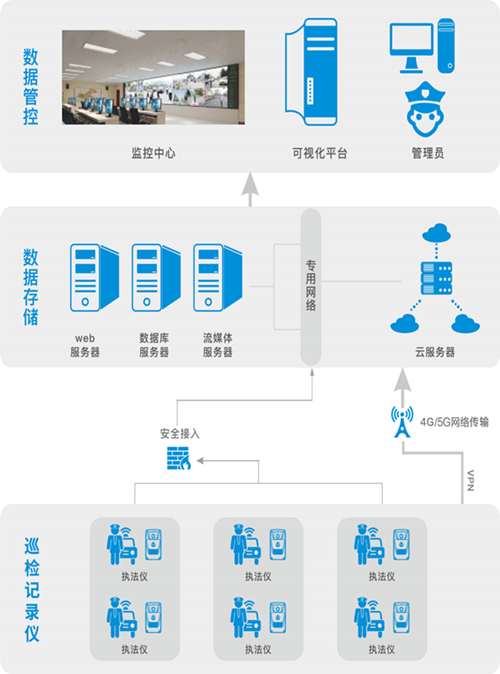

系統拓撲
系統功能
通過無線4G進行信號傳輸，集成音視頻采集設備。將現場采集的音視頻實時同步傳輸到后端進行處理。廣泛應用于公安、交通、民防指揮、安防巡檢等多個領域。采集終端配置大容量存儲卡及高容量電池，可保障長時間的續航。
? 移動終端功能：
① 實時監控指揮及遠程控制功能
② 全球定位及軌跡回放功能
③ 對講功能
④ 1600萬像素拍照及連拍功能
⑤ 高分辨率音視頻同步攝錄
⑥ 廣角鏡頭設計
⑦ 重要文件標記及一鍵報警功能
⑧ 內置5顆紅外燈，提高夜間使用能力
⑨ 激光攝像定位功能
⑩ 便捷可靠的一鍵式操作設計
? 高強度殼體設計
? 大容量存儲空間的設計
? 大容量鋰電池，超長續航時間
? 人性化設置菜單功能
? 采集工作站功能：
數據采集站采用一體化的設計，把移動終端的充電服務和數據上傳服務、空間管理服務、時間同步服務都集成到采集站中，每當工作人員把移動終端插入到采集站的 USB 口時候，系統能自動檢測到設備，并檢查設備中的數據文件，如果發現有新的文件則自動上傳這些新文件，上傳完成后把上傳過的文件清空，把空間騰出來為下次使用，在上傳文件的同時采集站通過 USB 實現對移動終端的充電和時間同步服務。
? 電子云平臺功能 視音頻數據管理平臺功能
① 高清視頻瀏覽及監控指揮功能 ① 文件管理
② 實時方位圖顯示功能 ② 單位管理
③ 分組對講功能 ③ 警員管理
④ 用戶管理功能 ④ 信息統計
⑤ 數據存儲及安全管理功能 ⑤ 日志管理
⑥ 日志管理功能 ⑥ 權限管理
⑦ 后端遠程控制功能 ⑦ 系統管理
⑧ 組合檢索功能 ⑧ 采集站管理
終端產品參數
操作系統： | Android 7.0 |
視頻分辨率： | 支持1080P、720P 、480P高清攝像、傳輸 |
LED夜視紅外燈： | 5顆高亮850紅外LED燈，1顆高亮白光LED補光燈 |
鏡 頭： | 超廣視角105°，畸變小于17% |
外觀尺寸： | 99 * 62 * 26mm |
電池容量： | 2850mAh 聚合物 |
定位支持： | 北斗/GPS |
防護等級： | IP67 |
重 量： | 190g |
